e3edge
copmutes characteristic points on cutting edge of sheet metal parts

                vypocet bodu na orezove hrane
                Funkce generuje body na dane krivce a vytvori pro ne tabulku v excelu.

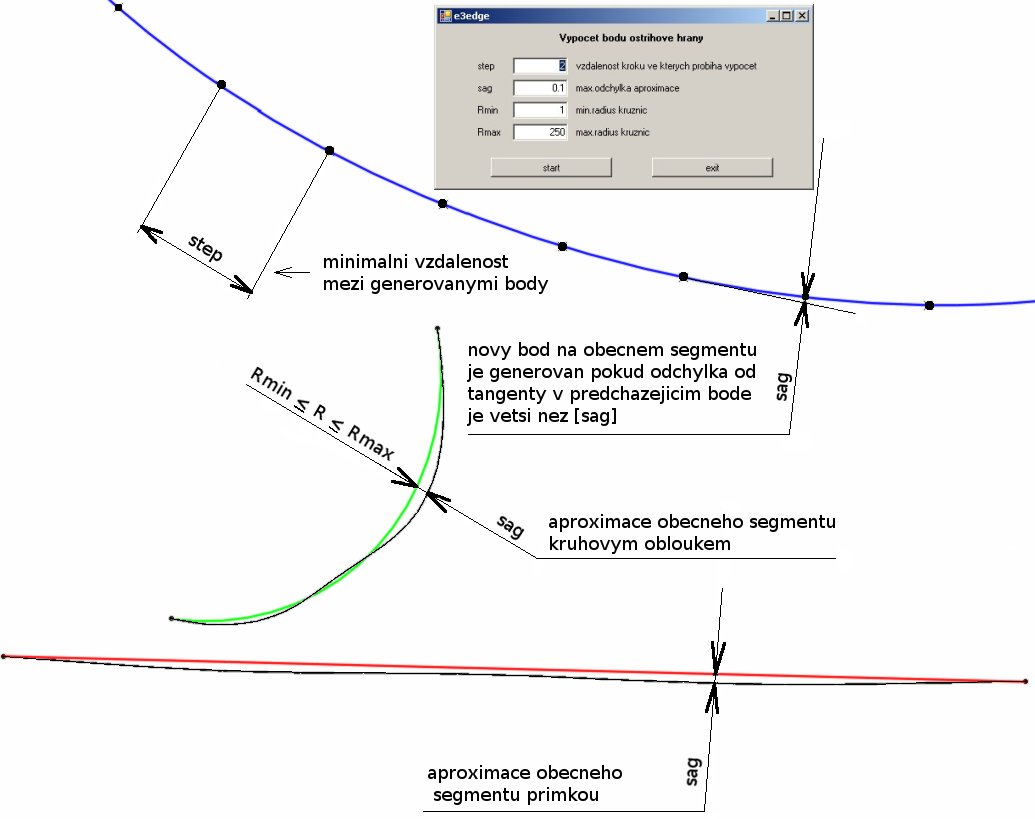

                Body jsou generovany do noveho geom.setu v minim.nastavene vzdalenosti nasledovne:
                - vzdy na zacatku a konci jednotlivych segmentu
                - pro kruhove oblouky je generovan zacatek, stred a konec.
                - pro primkove segmenty je generovan zacatek a konec.
                - pro obecne segmenty jsou generovany body pokud je odchylka vetsi nez nastavena tolerance
                U kruhovych oblouku lze nastavit minimalni a maximalni radius.
                Pokud je radius kruhoveho oblouku mimo toto nastavene rozmezi,
                je potom takovyto oblouk povazovan za obecny segment.


                                   Po spusteni programu se zobrazi tabulka pro nastaveni parametru.
                                   Nastavene parametry se ukladaji do souboru e3edge.ini v adresari
                                   C:\Documents and Settings\[jmeno uzivatele]\Local Settings\Temp\

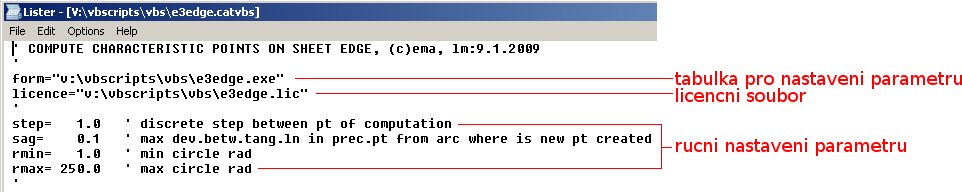

                                   Tyto parametry lze tez rucne nastavit editovanim radku na zacatku
                                   souboru e3edge.catvbs (viz.posledni obrazek)

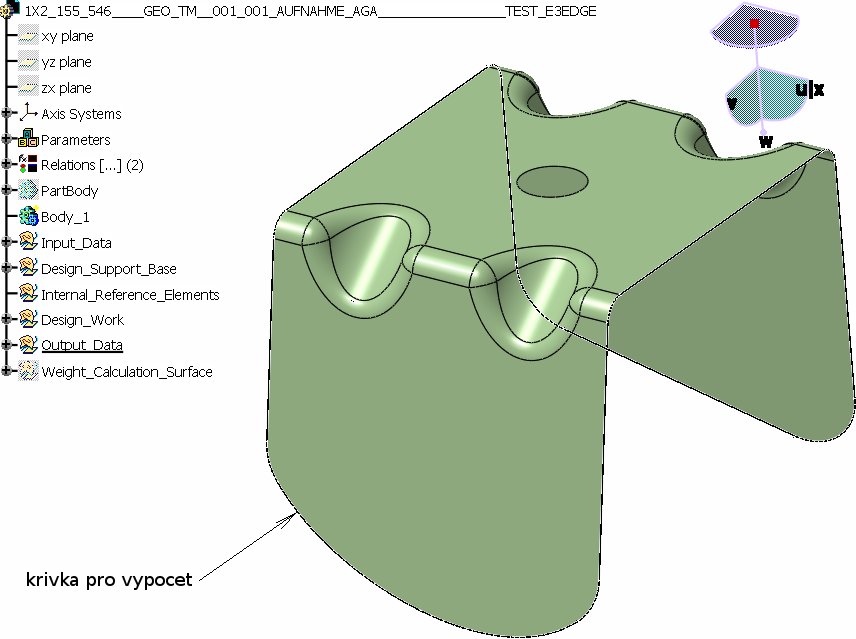

                                   Nasleduje vyber krivky.

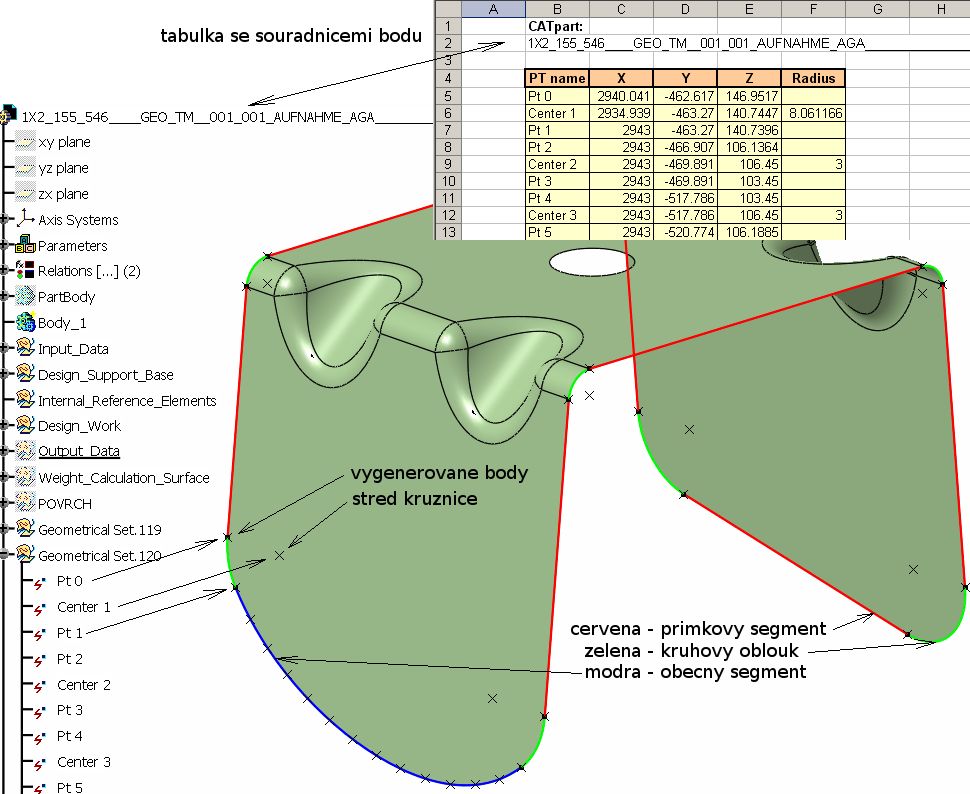

                                   Vysledek generovani - novy geometricky set s body a tabulka ms excel.



                                   Pro nastaveni spravne funkce programu zeditujte 3ti radek makra e3edge.catvbs
                                   kde je aktualni cesta k souboru e3edge.exe, ktery spousti tabulku.





                               The source code you can download here.
