e3lautsprecherGitter
Das Makro sorgt für ein einheitliches Erscheinungsbild der Lautsprechergitterstrukturen gemäß VW-Richtlinie NEW
Gleichmäßiges 60° Rundloch-Pattern mit kontinuierlich kleiner skalierten Löchern in einer definierten Randzone.
Aufgrund der Auflösung im Randbereich entsteht das Makro fließende Übergänge.

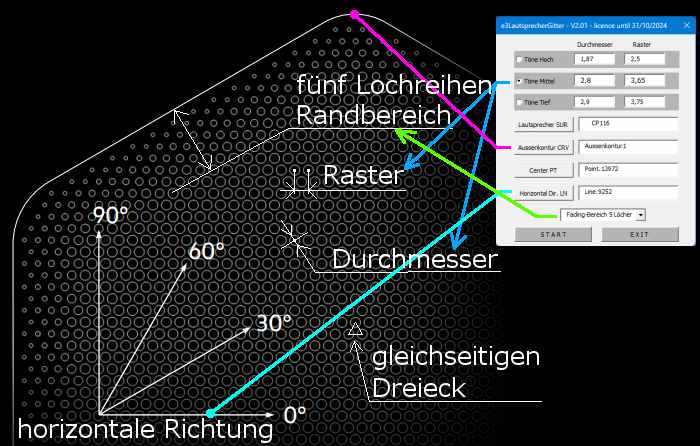

Das Lochbild Raster basiert auf einem gleichseitigen Dreieck, alle Winkel haben infolge 60°.
Die Ausrichtung erfolgt an einer Seite des Lautsprechergitters welche möglichst horizontal verläuft.
(Natürlich kann das Makro auch andere Richtungen verarbeiten.)
Der Auflösungsbereich in der Randzone ist ein gleichmäßiges Offset der Außenkontur.
Um gut erkennbar zu sein, haben sich drei bis fünf Lochreihen.
(Selbstverständlich kann das Makro auch eine andere Anzahl an Lochreihen verarbeiten.)
Hochtonlautsprecher benötigen ? 50% Schalldurchlass,Mitteltöner ? 40% und Tieftöner ? 30%.
es bedeutet:
1.87 ' Durchmesser Töne Hoch
2.8 ' Durchmesser Töne Mittel
2.9 ' Durchmesser Töne Tief
2.5 ' Raster Töne Hoch
3.65 ' Raster Töne Mittel
3.75 ' Raster Töne Tief

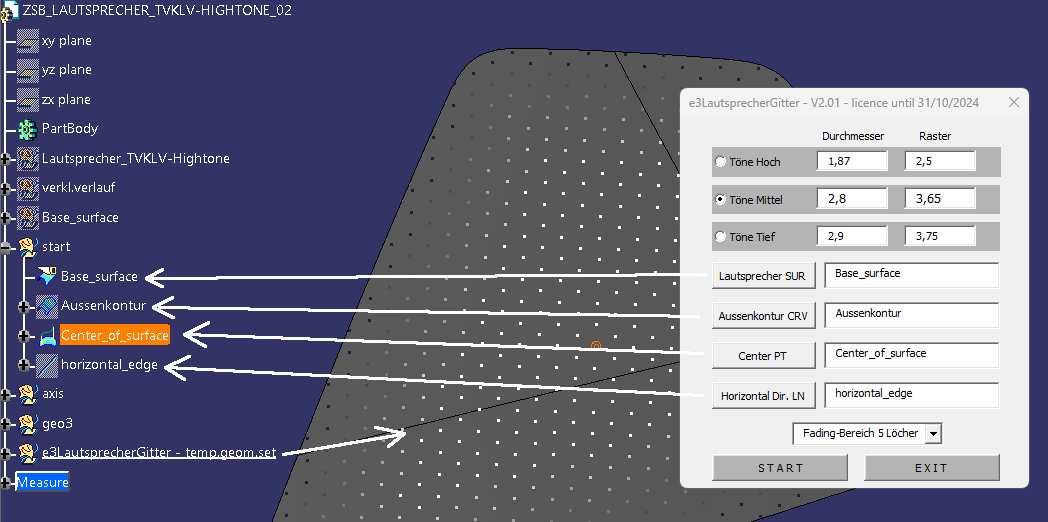

Übersicht - Lautsprechergitter - Patternstrategie:
Das Makro.
